EA025  C4D ヘッドステージアダプター

EA025 C4D ヘッドステージアダプター
EA025 C4D ヘッドステージアダプター
  • ER825 C4D マルチチャンネル検出器には EA025 アダプターを最大8ユニット装着可能
  • C4D ヘッドステージ接続用端子内臓

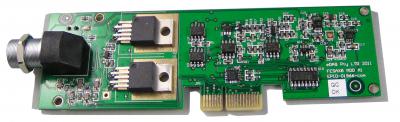

EA025 C4D ヘッドステージアダプターには C4D ヘッソステージ用の接続端子が付いており、ER825 C4D マルチチャンネル検出器に装着されています。励起周波数は 10 kHz ~ 2 MHz、増幅レンジは100 mV ~ 20 Vpp です。 ゲインやフィルターの設定、オフセットコントロールはソフトウェアで行います。また、ヘッドステージの形式を認識する機能を持ち、フラッシュメモリーでそのセッティングを保存します。EA025 は~±10 V の外部差動シグナルにも対応し、増幅させる機能も持っています。ER825 システムは最大8ユニットのEA025を組み込むことができます。


  • シングルエンド出力: 20 Vpp サイン波  (レンジ 100%) 最大 50 mA
  • 差動出力: (オプション) 40 Vpp effective  (レンジ100%) 最大 50 mA
  • 出力周波数: 10 kHz ~ 2 MHz
  • 増幅s安定性:1:1000 以上 (フィードバックコントロール)
  • 入力コネクター: 10 Pin Lemo
  • ヘッドステージアンプ: プログラム式ゲインアンプ x1, x10, x100 レンジ
  • 入力レンジ: ±5 V
  • オフセットレンジ: ±5.5 V、 ER825 からは ±10 V
  • ドリフト RTI: [2 + 6/Gain]  µV/°C
  • フィルターの選択: ノンフィルター (未フィルター処理バンド幅 1000 Hz), 10 Hz と 1 Hz Low pass、 3 極 Bessel
