eDAQ Japan

ED1621  e-corder 1621

ED1621 e-corder 1621
ED1621 e-corder 1621
  • PCコンピュータ対応の16ch データ記録装置
  • プログラミングが不要で簡単なセットアップ
  • パワフルなオンライン、オフライン解析
  • 最速200Kサインプル/秒で連続記録
  • チャンネルの入力ゲインは±2mV~ ± 10V
  • 16 ビットA/D 分解能
  • バイポーラ出力でパルスや波形を作成




e-corder は、様々なセンサーや分析装置のアナログ信号を収録・表示・解析するための記録装置です。標準ソフトウェアとして、チャートレコーダ記録方式とオシロスコープ記録方式のChart and Scope ソフトウェアが付いています。

これまでのデータレコーダと違い、XY プロッター、オシロスコープ(~200kHz)の機能も併せ持ち、チャンネルの入力レンジやフィルター処理が各チャンネルごとに設定できますので、様々なセンサーや分析装置のデータが同時に効率よく多チャンネルで記録できます。

e-corder は、様々なセンサーや分析装置のデータが同時に効率よく多チャンネルで記録できます:

e-corder の主な機能や使用例:

  • フォトメータやカロリーメータ
  • pH やイオンメータ
  • 溶存酸素計
  • 温度モニター
  • 加速度計や振動センサー
  • ロードセル
  • 圧、変位、フォース等のトランスジューサ
  • ストップトフローやカイネティックシステム
  • ポテンショスタット やガルバノスタット (参照 EChem ソフトウェア)
  • クロマトグラフ (参照 PowerChrom ソフトウェア)

詳細は、 research や teaching アプリケーションページを参照.

e-corder はμVから最大±10Vまでのアナログ入力信号を記録します。

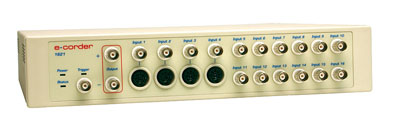

e-corder のコネクター

e-corder 本体の前面にアナログ入力、アナログ出力、及びトリガーの各シグナル用のコネクターが付いています。トリガーシグナルを使えば、記録の開始・停止時間を別の装置と同期することができます。

アナログ入力

16のアナログ入力チャンネルにはBNCコネクタが付いています。入力ゲインはチャンネルごとにソフトウェアで設定でき、μV単位から最大±10Vまでの信号が記録できます。また4力チャンネルにはeDAQポッドの接続用として、または差動入力を必要とする信号用として8ピンのDINコネクタも付いています。各入力チャンネルは20kHz~1Hzのローパスフィルタの設定ができます。

アナログ出力

e-corder はアナログ出力端子を介して ±10 Vの電圧(両極性の)シグナルを連続的に出力できます。

トリガー

外部装置から e-corder へ記録用の同期信号が出力できます。

More Information

ED1621_e-corder_1621 (1.3 MB PDF)

価格のお問い合わせ

代理店について


関連情報:

ED821 e-corder 821
